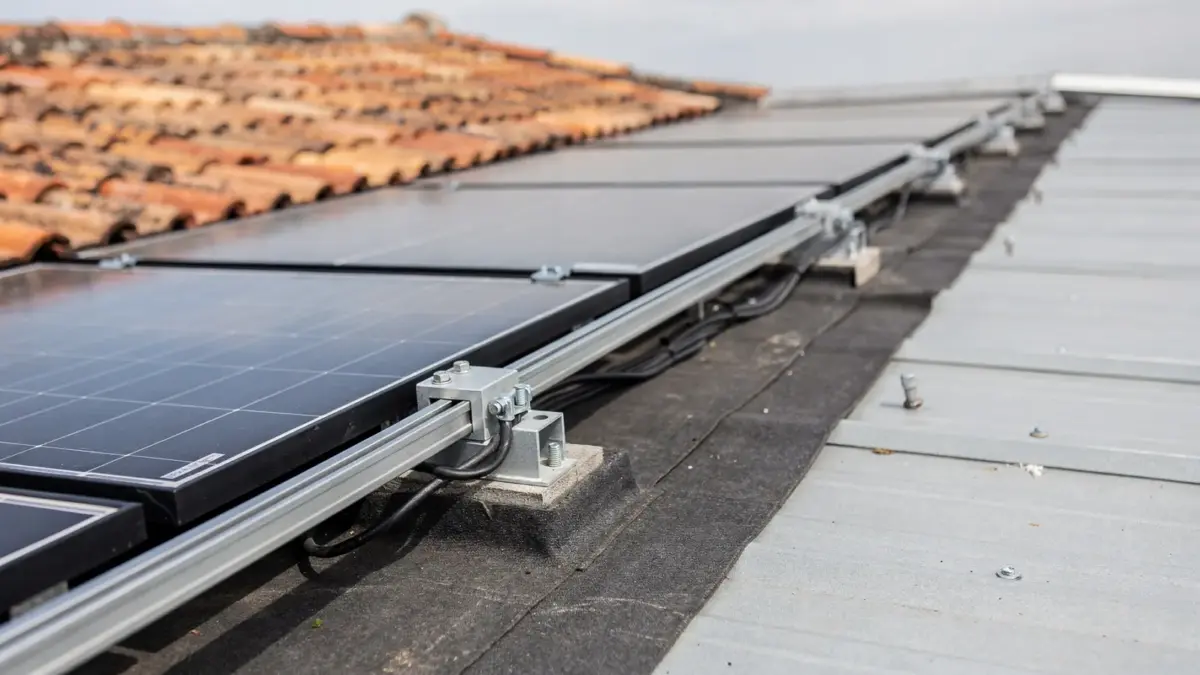

Photovoltaik-Montage auf dem Dach: Ziegel-, Flach- und Blechdach richtig befestigen
Photovoltaikmodule werden auf dem Dach mit einer Unterkonstruktion befestigt, die zur Dachart passt und Lasten sicher in die Tragstruktur leitet. Auf Ziegel-, Flach- und Blechdächern unterscheiden sich Dachhaken, Klemmen, Aufständerung und Abdichtung deutlich. Entscheidend sind Dachstatik, Windsog, Dachdichtung und ein Montagesystem mit geprüften Bauteilen.
Photovoltaik-Montage auf dem Dach ist die fachgerechte Befestigung von Solarmodulen und Unterkonstruktion an einer Dachart, sodass die Anlage statisch sicher, wetterdicht und optimal ausgerichtet betrieben werden kann.
Wer eine Dachmontage planen will, sollte zuerst Dachart, Tragreserven und Befestigungsprinzip klären. Danach folgen Montageort, Modulbelegung und die Frage, ob eine Aufständerung oder eine dachparallele Befestigung besser passt. Vor allem bei Bestandsdächern entscheidet die vorhandene Dachkonstruktion über das Montagesystem.
Für die Planung helfen auch der Beitrag zu Dachstatik für Solaranlagen, die Übersicht zur Dachneigung bei Photovoltaik und die Frage, welche Dachfläche für Photovoltaik benötigt wird.
Wie werden Photovoltaikmodule auf Ziegeldächern montiert?
Auf einem Ziegeldach tragen Dachhaken die Unterkonstruktion. Die Dachhaken greifen an den Sparren an, führen durch die Ziegeldeckung und verbinden die Montageschienen mit der tragenden Holzkonstruktion. Die Ziegel bleiben dabei in ihrer Lage, müssen aber oft ausgespart oder angepasst werden.
Bei einem Ziegeldach läuft die Montage in klaren Schritten ab. Zuerst werden Ziegel an den Befestigungspunkten aufgenommen. Danach werden Dachhaken auf den Sparren verschraubt. Anschließend kommen Montageschienen auf die Dachhaken. Die Photovoltaikmodule werden später mit Mittel- und Endklemmen auf den Schienen fixiert. Diese Bauweise ist Standard, weil sie die Dachlast sauber in die Konstruktion des Daches einleitet.
Wichtig ist die Auswahl der passenden Dachhaken. Flache Ziegel, Biberschwanzziegel, Frankfurter Pfannen und andere Formen verlangen unterschiedliche Hakenhöhen und Ausführungen. Zu hohe Spannungen an den Ziegeln führen zu Bruch. Zu geringe Abstände verursachen Kontakt und Beschädigungen durch Bewegung, Frost oder Temperaturwechsel. Die Dachdichtung bleibt nur dann intakt, wenn die Durchdringung sauber geplant und mit passenden Formteilen ausgeführt wird.
Typische Richtwerte in der Praxis sind dachparallele Modulreihen mit einem Neigungswinkel der Dachfläche als Vorgabe. Die tatsächliche Modulausrichtung folgt oft der vorhandenen Dachneigung. Eine separate Aufständerung ist auf dem Ziegeldach möglich, aber selten nötig, wenn das Dach bereits eine günstige Ausrichtung bietet.
Wie funktioniert die Montage auf Flachdächern?
Auf einem Flachdach werden Photovoltaikmodule meist aufgeständert. Die Unterkonstruktion erzeugt den nötigen Winkel und hält die Module über Ballast oder mechanische Befestigung in Position. Die Dachhaut darf dabei nicht unnötig verletzt werden, weil die Dachdichtung auf einem Flachdach besonders empfindlich ist.
Ein Flachdach nutzt meist Dreiecks- oder Aufständerungssysteme. Die Module stehen dann in einem Winkel zur Sonne. Die Unterkonstruktion wird entweder beschwert oder punktuell befestigt. Ballast reduziert Durchdringungen, verlangt aber eine exakte Berechnung der Dachstatik. Mechanische Befestigungen sparen Gewicht, brauchen aber eine sichere Abdichtung an jeder Durchdringung.
Auf einem Flachdach spielen Windsog und Verschattung eine große Rolle. Die Modulreihen dürfen sich nicht gegenseitig verschatten. Deshalb benötigen aufgeständerte Systeme Abstand zwischen den Reihen. Dieser Abstand hängt von der Dachneigung, der Modulhöhe und der Sonnenbahn ab. Bei hoher Windlast muss das Montagesystem mehr Ballast oder mehr Verankerung aufnehmen. Auch die Randzonen des Daches sind kritischer als die Dachmitte.
Flachdächer mit Folien-, Bitumen- oder Kiesaufbau verlangen eine genaue Abstimmung mit der vorhandenen Abdichtung. Eine unsaubere Montage kann Feuchtigkeit in die Dachkonstruktion bringen. Deshalb braucht die Planung vor der Ausführung immer die Prüfung der Dachstatik und der zulässigen Zusatzlast.
Wie werden Photovoltaikmodule auf Blechdächern befestigt?
Auf einem Blechdach werden Photovoltaikmodule meist mit Klemmen oder Schienensystemen an der Profilstruktur befestigt. Je nach Blechart kommen Falzklemmen, Stehfalzklemmen oder spezielle Schraubpunkte zum Einsatz. Die Befestigung soll ohne unnötige Beschädigung der Dacheindeckung auskommen.
Bei einem Stehfalzdach greifen Klemmen direkt an den Falz. Das ist besonders beliebt, weil die Dachhaut oft ohne Durchdringung genutzt wird. Trapezblechdächer arbeiten häufig mit Langschienen oder Kurzschienen, die in die Tragstruktur verschraubt werden. Dabei sind Dichtscheiben und korrosionsbeständige Befestiger wichtig. Ein Blechdach reagiert empfindlich auf Fehleingriffe, weil Bohrungen ohne saubere Abdichtung schnell zu Leckagen führen.
Die Montage auf einem Blechdach verlangt außerdem den Blick auf Materialverträglichkeit. Aluminium, Stahl und beschichtete Bleche brauchen passende Verbindungselemente, damit keine Kontaktkorrosion entsteht. Das Montagesystem muss die Bewegungen des Daches aufnehmen, denn Blech arbeitet stärker als viele andere Dacharten bei Temperaturwechseln.
Welche Unterkonstruktion und Dachhaken werden dafür benötigt?
Die Unterkonstruktion verbindet Dach und Modul. Sie besteht meist aus Dachhaken oder Klemmen, Montageschienen, Verbinderstücken und Modulklemmen. Welche Bauteile nötig sind, hängt von Ziegeldach, Flachdach oder Blechdach ab und von der Frage, ob die Montage dachparallel oder aufgeständert erfolgt.
Bei einem Ziegeldach gehören Dachhaken fast immer dazu. Bei einem Flachdach dominiert die Aufständerung mit Trägerprofilen und Ballast oder Dachbefestigung. Bei einem Blechdach übernehmen Falzklemmen, Klemmhalter oder Schienenadapter die Funktion der Dachhaken. In jedem Fall muss das Montagesystem zur Lastannahme, zur Dachhaut und zum Modulformat passen.
| Dachart | Typische Befestigung | Wichtiger Punkt |
|---|---|---|
| Ziegeldach | Dachhaken an Sparren, Schienen, Modulklemmen | Passende Hakenhöhe und saubere Dachdichtung |
| Flachdach | Aufständerung, Ballast oder Durchdringung | Windsog und Dachstatik prüfen |
| Blechdach | Falzklemmen, Kurzschienen, Verschraubung | Materialverträglichkeit und Abdichtung beachten |
Ein gutes Montagesystem erfüllt drei Aufgaben zugleich: sichere Lastabtragung, dauerhafte Fixierung und Schutz der Dacheindeckung. Die Bauteile müssen zum Modulmaß, zur Dachkonstruktion und zur geplanten Ausrichtung passen. Je weniger Anpassungen vor Ort nötig sind, desto sauberer lässt sich die Anlage montieren.
Worauf muss bei Statik, Dachdichtung und Windsog geachtet werden?
Die Dachstatik entscheidet, ob ein Dach die Zusatzlast der Photovoltaikanlage trägt. Windsog bestimmt, welche Kräfte von oben am Dach ziehen. Die Dachdichtung verhindert, dass Wasser an Befestigungspunkten oder Schnittstellen eindringt. Diese drei Punkte bestimmen die Sicherheit jeder Dachmontage.
Bei der Statik zählen Eigengewicht, Schneelast, Windlast und die vorhandene Tragstruktur. Die Installation darf keine Überlast erzeugen. Besonders bei Flachdächern führt Ballast schnell zu hohen Zusatzgewichten. Bei Ziegeldächern verteilen Dachhaken die Last auf mehrere Sparren. Bei Blechdächern muss die Befestigung die Kräfte in die Unterkonstruktion ableiten, ohne die Dacheindeckung zu schädigen.
Windsog wirkt an Dachrändern, Ecken und bei aufgeständerten Flachdachsystemen besonders stark. Deshalb braucht die Planung dort oft mehr Befestigungspunkte oder mehr Ballast als in der Dachmitte. Eine fachliche Auslegung berücksichtigt auch Gebäudehöhe, Dachform und die regionale Windbelastung. In Deutschland gelten für Bau- und Montageplanung die technischen Regeln der Statik und die jeweiligen Produktspezifikationen der Hersteller; bei der Ausführung sind die Montageanleitungen der Montagesysteme verbindlich.
Bei der Dachdichtung sind Durchdringungen die kritischen Stellen. Jede Öffnung im Dach braucht eine dauerhaft dichte Lösung. Das gilt für Schrauben, Haken und Halter. Ein sauber gesetzter Dachhaken mit passender Formteil-Lösung ist besser als eine improvisierte Bohrung. Wer die Montage plant, sollte deshalb immer den Zustand des Daches prüfen, bevor Photovoltaikmodule aufgesetzt werden.
Zusätzlich hilft die Frage nach der Wirtschaftlichkeit. Eine Montage auf dem Dach lohnt nur, wenn belegbare Fläche, statische Reserve und gute Ausrichtung zusammenkommen. Welche Fläche real nutzbar ist, beschreibt der Artikel zur benötigten Dachfläche für Photovoltaik. Wer danach noch die Erträge bewerten will, findet im Beitrag zur Photovoltaik-Rendite die passende Einordnung.
Für die praktische Planung bleibt die Reihenfolge klar: Dachart prüfen, Statik bestätigen, Montagesystem auswählen, Dachdichtung sichern, Windsog berechnen und erst dann Photovoltaikmodule montieren. So entsteht eine Anlage, die dauerhaft trägt und die Dachhaut nicht unnötig belastet.
