PV elektrischer Defekt: Anzeichen, Ursachen und richtige Reaktion
Ein PV-elektrischer Defekt zeigt sich meist durch Fehlermeldungen, Leistungsverlust, warme Steckverbindungen, ausgefallene Strings oder ungewöhnliche Gerüche. Betroffen sind oft DC-Seite, AC-Seite, Kabel, Sicherungen, Steckverbindungen oder der Wechselrichter. Wer Warnzeichen früh erkennt, senkt Brand-, Stromschlag- und Ausfallrisiken deutlich.
Ein PV-elektrischer Defekt ist eine Störung an der elektrischen Seite einer Photovoltaikanlage, die den sicheren Betrieb, die Leistung oder die Verfügbarkeit der Anlage beeinträchtigen kann. Wer Anzeichen früh erkennt, reduziert Folgeschäden und erfüllt die Betreiberpflichten besser.
Für die Ersteinschätzung hilft die Rubrikseite Anzeichen prüfen. Wer die Anlage regelmäßig beobachtet, erkennt viele Probleme vor einem Ausfall. Ergänzend erklärt der Beitrag zum PV-Wartungsintervall, in welchen Abständen Prüfungen im Betrieb sinnvoll sind.
Welche Anzeichen deuten auf einen elektrischen Defekt an einer PV-Anlage hin?
Typische Anzeichen sind Fehlermeldungen am Wechselrichter, ein merklicher Leistungsverlust, ein ausfallender String, sichtbare Verfärbungen an Steckverbindungen, Geräusche oder Geruchsentwicklung. Auch eine Störung auf der AC-Seite oder eine ausgelöste Sicherung weist auf einen elektrischen Defekt hin.
Bei einer Photovoltaikanlage fallen elektrische Defekte oft zuerst indirekt auf. Die Erzeugung sinkt, obwohl die Sonneneinstrahlung normal ist. Der Wechselrichter zeigt Warncodes, trennt die Anlage oder meldet Netzstörungen. Im Monitoring fällt auf, dass ein String deutlich weniger Leistung bringt als die übrigen Strings.
Weitere klare Warnzeichen sind:
- verschmorte, verfärbte oder lose Steckverbindungen
- beschädigte Kabel, Scheuerstellen oder Knickstellen
- häufig auslösende Sicherungen oder Fehlerstromschutzorgane
- unplausible Spannungs- oder Stromwerte
- Geruch nach verschmortem Kunststoff
- erhöhte Wärme an Anschlüssen, die mit einer Thermografie sichtbar wird
Eine Thermografie zeigt Hotspots an PV-Modulen, Steckern, Klemmen oder im Bereich des Wechselrichters. Solche Temperaturauffälligkeiten deuten oft auf Kontaktprobleme, Übergangswiderstände oder einen beginnenden Lichtbogen hin. Ein Lichtbogen ist besonders kritisch, weil er hohe Temperaturen erzeugen kann.
Wichtig ist die klare Trennung zwischen Symptom und Ursache. Eine Fehlermeldung am Wechselrichter bedeutet nicht automatisch einen Defekt des Wechselrichters. Oft liegt die Ursache auf der DC-Seite, also bei PV-Modulen, Kabeln oder Steckverbindungen. Auch die AC-Seite mit Sicherung, Netzanschluss und Schutztechnik muss geprüft werden.
Welche Ursachen hat ein elektrischer Defekt bei Photovoltaik?
Häufige Ursachen sind lose Steckverbindungen, beschädigte Kabel, Feuchtigkeit, Materialermüdung, Montagefehler, defekte Sicherungen oder Störungen im Wechselrichter. Auch Isolationsfehler, falsche Verschaltung und Alterung von Komponenten führen zu elektrischen Defekten.
Die DC-Seite arbeitet mit Gleichstrom und reagiert empfindlich auf schlechte Kontakte. Schon kleine Übergangswiderstände an Steckverbindungen oder Klemmen erzeugen Wärme. Wenn Kabel scheuern, UV-geschädigt sind oder mechanisch belastet werden, steigt das Risiko eines Isolationsfehlers. Ein Isolationsfehler bedeutet, dass die elektrische Trennung zur Umgebung gestört ist.
Auf der AC-Seite treten Defekte oft an Sicherungen, Leitungsschutzschaltern, Netzanschlüssen oder im Wechselrichter auf. Der Wechselrichter ist ein zentraler Bauteil, weil er den Gleichstrom der PV-Module in Wechselstrom für den Haushalt und das Netz umwandelt. Fällt der Wechselrichter aus, produziert die Photovoltaikanlage keinen nutzbaren Strom.
Auch die Montagequalität spielt eine Rolle. Nicht korrekt verrastete Steckverbindungen, falsch dimensionierte Kabel oder unpassende Schutzkomponenten verursachen später Störungen. Deshalb gehören Prüfung, Dokumentation und regelmäßige Sichtkontrollen zu den Betreiberpflichten. Mehr dazu fasst der Beitrag Betreiberpflichten bei Photovoltaik zusammen.
Ein weiterer Faktor ist Alterung. PV-Module, Kabel und elektronische Bauteile altern durch UV-Strahlung, Temperaturwechsel und Feuchtigkeit. Die meisten Defekte entstehen nicht plötzlich, sondern entwickeln sich über Wochen oder Monate. Früh erkennbar sind dann erst kleine Ertragsabweichungen, später Fehlermeldungen oder Abschaltungen.
Welche Sicherheitsrisiken entstehen durch elektrische Defekte?
Elektrische Defekte erhöhen das Risiko von Stromschlag, Lichtbogen, Brand und Anlagenausfall. Besonders kritisch sind beschädigte Kabel, geöffnete Steckverbindungen, Isolationsfehler und überhitzte Kontakte, weil diese Fehler hohe Temperaturen und gefährliche Spannungen erzeugen können.
Eine Photovoltaikanlage bleibt auch bei abgeschaltetem Wechselrichter auf der DC-Seite teilweise unter Spannung, solange PV-Module Licht aufnehmen. Das macht beschädigte Leitungen oder Steckverbindungen gefährlich. Schon eine Berührung durch Laien kann riskant sein, wenn keine Freischaltung durch einen Fachbetrieb erfolgt. Gerade Eltern, die Kinder und Familienalltag im Blick haben, finden auf Eltern-blog Anregungen, wie sich solche Gefahrenquellen im Haus altersgerecht erklären lassen.
Ein Lichtbogen ist eines der größten Risiken. Ein Lichtbogen kann an defekten Steckverbindungen, lockeren Klemmen oder beschädigten Kabeln entstehen. Der Lichtbogen erhitzt Material sehr stark und kann Kunststoff entzünden. Deshalb müssen sichtbare Schmorspuren, Gerüche oder wiederkehrende Sicherungsauslösungen sofort ernst genommen werden.
Auch ein Leistungsverlust ist ein Sicherheits- und Betriebsrisiko. Wenn ein String ausfällt oder der Wechselrichter ständig abschaltet, arbeitet die Anlage nicht mehr zuverlässig. Dauerhafte Fehler können Bauteile zusätzlich belasten und Folgeschäden auslösen.
Wer einen elektrischen Defekt ignoriert, riskiert außerdem Haftungsfragen. Betreiberpflichten verlangen, dass die Photovoltaikanlage in einem sicheren Zustand bleibt. Bei Schäden durch unterlassene Kontrolle oder verspätete Reaktion kann die Haftung relevant werden. Die Übersicht zu PV-Anlage Sicherheit ordnet die Risiken im Alltag ein.

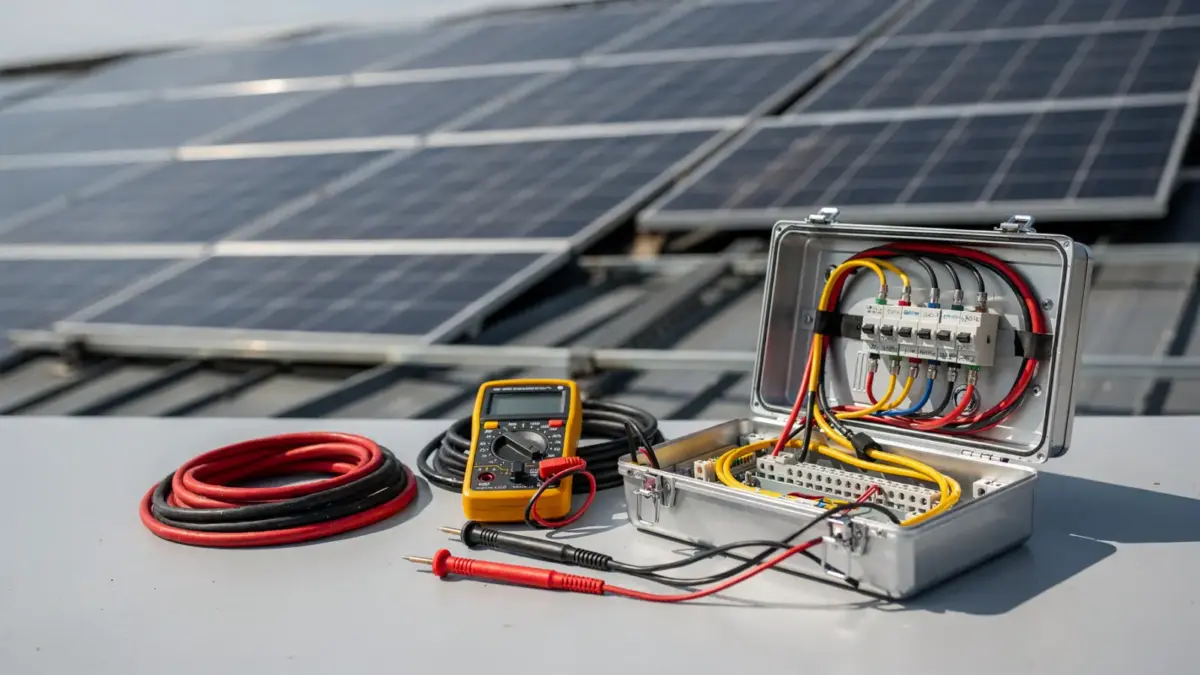

Wie wird ein elektrischer Defekt an einer PV-Anlage geprüft und behoben?
Die Prüfung beginnt mit Sichtkontrolle, Fehlerspeicher am Wechselrichter, Monitoring und Messungen an DC-Seite und AC-Seite. Beheben darf den Defekt in der Regel nur ein Fachbetrieb, weil Messungen, Freischaltung und Reparatur an einer Photovoltaikanlage Fachwissen und Schutzmaßnahmen erfordern.
Die Praxis läuft meist in dieser Reihenfolge ab: Erst liest der Fachbetrieb Fehlermeldungen am Wechselrichter aus. Dann prüft der Fachbetrieb Ertragsdaten, Strings und Spannungswerte. Anschließend kontrolliert der Fachbetrieb Kabel, Steckverbindungen, Sicherungen und Anschlussklemmen. Bei Verdacht auf Wärmeentwicklung setzt der Fachbetrieb eine Thermografie ein.
Thermografie ist besonders hilfreich, weil sie Kontaktprobleme sichtbar macht, bevor ein Bauteil komplett ausfällt. Auffällige Temperaturen an Steckverbindungen, Sicherungen oder Modulkontakten geben klare Hinweise auf die Fehlerstelle. Bei Isolationsfehlern messen Fachbetriebe den Isolationswiderstand und prüfen die Leitungsführung.
Für den Betreiber ist wichtig: Keine provisorischen Reparaturen an offenen Kabeln, Steckern oder Modulen durchführen. Die Fehlerursache muss eindeutig gefunden werden. Danach ersetzt der Fachbetrieb beschädigte Kabel, defekte Sicherungen, fehlerhafte Steckverbindungen oder das betroffene Bauteil des Wechselrichters.
Nach der Reparatur folgt die Funktionsprüfung. Dazu gehören Wiederinbetriebnahme, Vergleich der Stringwerte und Kontrolle der Fehlermeldung. Erst wenn die Photovoltaikanlage stabil läuft, ist der Defekt tatsächlich behoben.
| Prüfschritt | Zweck | Wer führt ihn durch? |
|---|---|---|
| Sichtkontrolle | Schäden, Verfärbungen, lose Steckverbindungen erkennen | Betreiber oder Fachbetrieb |
| Fehlerspeicher auslesen | Ursache am Wechselrichter eingrenzen | Fachbetrieb |
| Thermografie | Hotspots und Übergangswiderstände sichtbar machen | Fachbetrieb |
| Isolationsmessung | Isolationsfehler auf der DC-Seite prüfen | Fachbetrieb |
| Reparatur und Wiederprüfung | Defekte Bauteile ersetzen und Funktion bestätigen | Fachbetrieb |
Wann sollten Betreiber eine Fachfirma einschalten?
Eine Fachfirma sollte sofort eingeschaltet werden, wenn der Wechselrichter eine Fehlermeldung zeigt, ein Geruch nach Verschmorung auftritt, Sicherungen wiederholt auslösen oder Kabel und Steckverbindungen sichtbar beschädigt sind. Bei Unsicherheit gilt immer: Photovoltaikanlage nicht weiter betreiben und Fachbetrieb rufen.
Betreiber sollten elektrische Defekte nicht selbst eingrenzen, wenn offene Leitungen, starke Erwärmung, Rauch, Brandspuren oder eine unklare Abschaltung vorliegen. Diese Situationen betreffen die DC-Seite und die AC-Seite zugleich und erfordern Messgeräte, Schutzausrüstung und Erfahrung. Ein Fachbetrieb erkennt, ob ein Fehler lokal oder systemweit vorliegt.
Auch bei wiederkehrenden, scheinbar kleinen Störungen ist professionelle Prüfung nötig. Eine einzelne Fehlermeldung kann harmlos wirken, aber der gleiche Fehler kann sich wiederholen und zu Folgeschäden führen. Wer früh reagiert, schützt PV-Module, Wechselrichter und Hausinstallation.
Im Zweifel gelten die Betreiberpflichten unmittelbar. Betreiber müssen Störungen dokumentieren, Gefahren vermeiden und die Anlage in einem sicheren Zustand halten. Wenn die Ursache nicht klar ist, ist die Einschaltung eines Fachbetriebs die richtige Reaktion. So bleibt die Photovoltaikanlage betriebssicher und der elektrische Defekt wird sauber behoben.

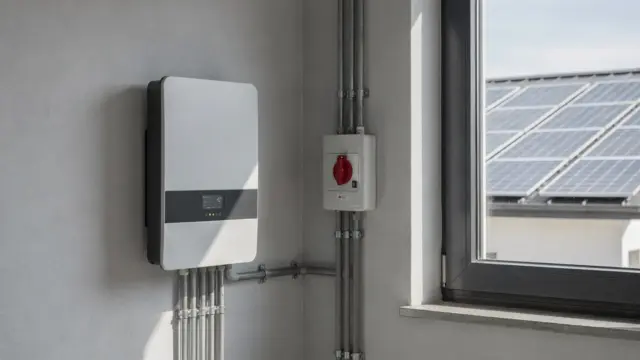

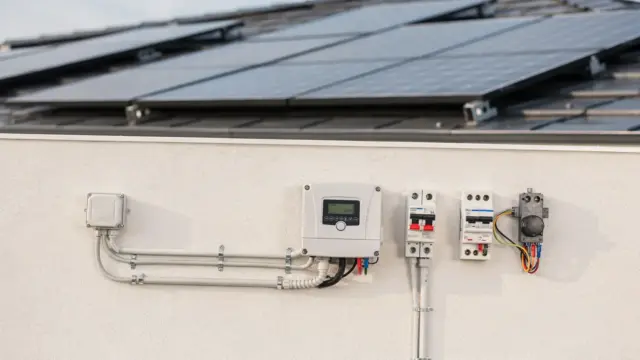

Mehr zum Thema im Bereich Betrieb & Praxis · Passend dazu: PV elektrischer Defekt: Anzeichen, Ursachen und richtiges Verhalten · PV-Anlage abschalten: So geht die sichere Trennung
