PV-String-Spannung: Was sie bedeutet und welche Werte wichtig sind

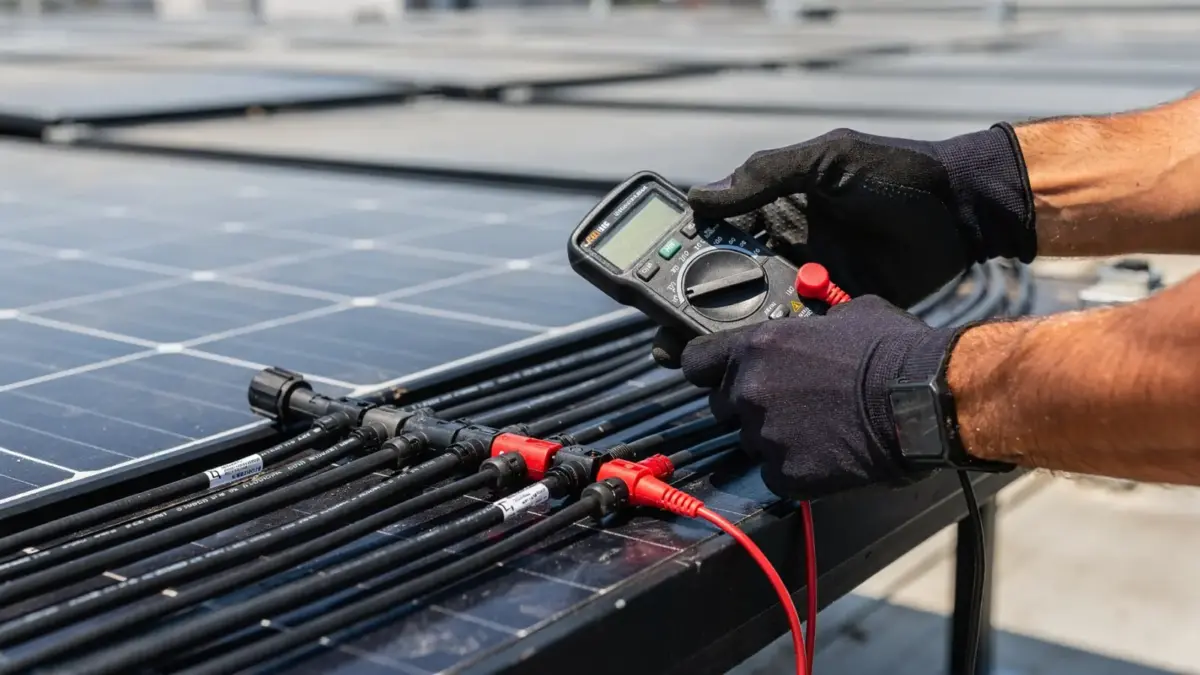

Die PV-String-Spannung ist der Spannungswert eines in Reihe verschalteten Modulstrangs und entscheidet, ob ein Wechselrichter den String sicher und effizient verarbeiten kann. Wichtig sind vor allem Leerlaufspannung, MPP-Spannung, Kurzschlussstrom, Temperaturverhalten und die zulässigen Grenzwerte des Wechselrichters.
Die PV-String-Spannung ist die elektrische Gleichspannung eines in Reihe verschalteten Modulstrangs, die im Betrieb und bei der Auslegung mit Wechselrichter, Modulleistung und Temperaturbereich zusammenpassen muss.
Für die Einordnung der Stringspannung zählt zuerst die Verschaltung der Photovoltaikmodule in Serie, weil sich dabei die Modulspannungen addieren. Für die Planung helfen außerdem die Werte im PV-Angebot mit Modul- und Wechselrichterdaten, weil dort häufig die technischen Kennwerte stehen, die die Stringauslegung bestimmen.
Was bedeutet die Spannung bei PV-Strings?
Die Spannung bei PV-Strings beschreibt die Gleichspannung, die ein String aus mehreren Photovoltaikmodulen liefert. Entscheidend sind nicht nur die Volt, sondern auch der Betriebspunkt: Leerlaufspannung, MPP-Spannung und der Spannungsbereich des Wechselrichters.
Ein PV-String besteht aus einer Reihenschaltung von Photovoltaikmodulen. Bei einer Reihenschaltung addieren sich die Modulspannungen, der Strom bleibt im String gleich. Ein Modul mit 40 Volt und ein zweites Modul mit 40 Volt ergeben zusammen rund 80 Volt Stringspannung. Genau dieser Zusammenhang macht die Stringplanung so wichtig.
Im Datenblatt eines Moduls stehen meist zwei Spannungswerte: die Leerlaufspannung, abgekürzt Voc, und die MPP-Spannung, oft als Vmpp bezeichnet. Die Leerlaufspannung liegt an, wenn kein Strom fließt. Die MPP-Spannung liegt am Arbeitspunkt mit maximaler Leistung an. Für die Praxis ist die MPP-Spannung die Betriebsgröße, die zum MPP-Spannungsbereich des Wechselrichters passen muss.
Die Leerlaufspannung ist für die Sicherheitsprüfung wichtig, weil sie bei Kälte steigt. Die MPP-Spannung ist für den Ertrag wichtig, weil der Wechselrichter den String möglichst nahe am Leistungsmaximum betreiben soll. Wer diese beiden Werte verwechselt, plant einen String oft zu knapp oder zu weit außerhalb des optimalen Bereichs.
Welche Spannung und Stromstärke sind bei PV-Strings wichtig?
Für PV-Strings sind vor allem die Leerlaufspannung Voc, die MPP-Spannung, der Kurzschlussstrom und die maximale DC-Eingangsspannung des Wechselrichters wichtig. Die Spannung bestimmt die Kompatibilität, der Strom entscheidet über die Belastbarkeit von Eingängen, Steckern und Leitungen.
Die Stromstärke eines Strings entspricht im Wesentlichen dem Modulstrom eines einzelnen Moduls, weil die Reihenschaltung den Strom nicht erhöht. Der Kurzschlussstrom, abgekürzt Isc, ist der Strom, der bei Kurzschluss fließt. Der MPP-Strom liegt etwas darunter und beschreibt den Strom am Arbeitspunkt. Beide Werte gehören zur Auslegung, weil Wechselrichter und Leitungen diesen Bereich sicher beherrschen müssen.
Technische Unterlagen nennen für PV-Module häufig diese festen Bezeichnungen: Voc, Vmpp, Isc und Impp. Die maximale DC-Eingangsspannung des Wechselrichters liegt je nach Gerät typischerweise deutlich unterhalb einer gefährlichen Überlastgrenze und darf nie überschritten werden. Auch der MPP-Spannungsbereich ist verbindlich: Liegt die Stringspannung außerhalb dieses Bereichs, arbeitet der Wechselrichter nicht im optimalen Punkt.
| Wert | Was er beschreibt | Warum er wichtig ist |
|---|---|---|
| Leerlaufspannung (Voc) | Spannung ohne Last | Grenze bei Kälte prüfen |
| MPP-Spannung (Vmpp) | Spannung am Leistungsmaximum | Muss in den MPP-Spannungsbereich passen |
| Kurzschlussstrom (Isc) | Strom bei Kurzschluss | Belastbarkeit von Eingängen und Leitungen |
| Maximale DC-Eingangsspannung | Oberer Gerätegrenzwert | Nie überschreiten |
Wer PV-Strings plant, sollte die Stringdaten früh mit dem Wechselrichter abgleichen. Der Artikel PV-Strings richtig planen und verschalten zeigt, wie Reihenschaltung, Stringlänge und Wechselrichterdaten zusammengehören. Für die Gerätauswahl hilft außerdem welcher Wechselrichter zur Photovoltaikanlage passt.
Wie beeinflussen Modultyp, Temperatur und Stringlänge die Stringspannung?
Modultyp, Temperatur und Stringlänge verändern die Stringspannung direkt. Mehr Module in Reihe erhöhen die Spannung. Sinkende Temperatur erhöht die Modulspannung. Steigende Temperatur senkt die Modulspannung. Genau deshalb muss die Auslegung den gesamten Temperaturbereich berücksichtigen.
Die Stringlänge ist die Anzahl der in Reihe geschalteten Photovoltaikmodule. Jedes zusätzliche Modul erhöht die Stringspannung um die jeweilige Modulspannung am Arbeitspunkt oder um die Leerlaufspannung bei der Sicherheitsprüfung. Eine längere Stringlänge kann helfen, den MPP-Spannungsbereich des Wechselrichters zu erreichen. Eine zu lange Stringlänge kann die maximale DC-Eingangsspannung überschreiten.
Der Temperaturkoeffizient beschreibt, wie stark sich die Modulspannung mit der Temperatur verändert. Viele kristalline Module haben einen negativen Temperaturkoeffizienten für die Spannung. Das bedeutet: Bei kalten Außentemperaturen steigt die Spannung. Bei hohen Temperaturen sinkt die Spannung. Für die Auslegung zählt deshalb nicht nur die Standard-Testbedingung, sondern auch der Winterfall mit niedrigen Temperaturen.
Ein Beispiel ohne feste Herstellerzahl: Wenn ein Modul im Datenblatt eine bestimmte Leerlaufspannung bei 25 Grad Celsius ausweist, liegt die reale Leerlaufspannung an einem kalten Morgen höher. Deshalb prüft die Planung die Stringspannung immer mit dem kältesten zu erwartenden Zustand. Genau diese Reserve schützt vor Überspannung am Wechselrichter.
Der Modultyp beeinflusst die Spannung ebenfalls. Verschiedene Photovoltaikmodule besitzen unterschiedliche Zellzahlen, Halbzellenkonzepte und elektrische Kennwerte. Deshalb dürfen Stringlängen nicht blind aus Erfahrungswerten übernommen werden. Die Daten des konkreten Moduls entscheiden.
Wie passt die PV-String-Spannung zum Wechselrichter?
Die PV-String-Spannung muss innerhalb der Grenzwerte des Wechselrichters liegen. Entscheidend sind die maximale DC-Eingangsspannung und der MPP-Spannungsbereich. Nur dann arbeitet der Wechselrichter sicher und findet den optimalen Arbeitspunkt.
Der Wechselrichter hat zwei wichtige Spannungsgrenzen. Erstens die maximale DC-Eingangsspannung, die nicht überschritten werden darf. Zweitens den MPP-Spannungsbereich, in dem der Wechselrichter den String effizient regelt. Liegt die Stringspannung zu niedrig, startet der Wechselrichter unter Umständen spät oder gar nicht. Liegt die Stringspannung zu hoch, droht eine Überschreitung der Gerätegrenze.
Für die Praxis bedeutet das: Der Planer prüft die Stringspannung bei Kälte mit der Leerlaufspannung und bei Betrieb mit der MPP-Spannung. Beides muss zum Wechselrichter passen. Gerade bei mehreren Strings an einem Gerät spielt außerdem die Verteilung auf die Eingänge eine Rolle, weil verschiedene Dachflächen oft unterschiedliche Spannungsverläufe erzeugen.
Wer technische Daten vergleichen will, sollte nicht nur auf die kWp-Anlage schauen, sondern auf die Kombination aus Modulspannung, Stringlänge und Wechselrichterfenster. Genau dafür ist die Angebotsprüfung wichtig. Das hilft auch beim Lesen technischer Unterlagen, in denen oft nur die Nennleistung genannt wird, nicht aber die passende Stringkonfiguration.
Welche typischen Fehler bei der Auslegung von PV-Strings sollte man vermeiden?
Die häufigsten Fehler sind eine zu hohe Leerlaufspannung, eine zu niedrige MPP-Spannung, ein ignorierter Temperaturkoeffizient und ein Stromwert, der nicht zu den Wechselrichter-Eingängen passt. Diese Fehler führen zu Ertragseinbußen oder zu unzulässigen Betriebszuständen.
Ein typischer Fehler ist eine zu kurze Stringlänge. Dann liegt die MPP-Spannung oft unterhalb des MPP-Spannungsbereichs des Wechselrichters. Der Wechselrichter arbeitet dann außerhalb des optimalen Fensters und verliert Ertrag. Ein zweiter Fehler ist eine zu lange Stringlänge. Dann überschreitet die Leerlaufspannung bei Kälte die maximale DC-Eingangsspannung.
Ein weiterer Fehler ist das Mischen unpassender Modulgruppen in einem String. Unterschiedliche Modulspannungen, unterschiedliche Ausrichtungen oder starke Verschattungen führen zu abweichenden Arbeitspunkten. In der Reihenschaltung bestimmt der schwächste Teil den Stringbetrieb. Das reduziert die nutzbare Leistung.
Auch der Kurzschlussstrom darf nicht ignoriert werden. Wenn mehrere Strings parallel auf einen Eingang geführt werden, addieren sich die Ströme. Dann müssen Eingangsstrom und Anschlussdaten des Wechselrichters passen. Diese Prüfung gehört vor der Montage auf die Liste.
Wer Risiken reduzieren will, sollte die Stringdaten immer mit den Herstellerangaben abgleichen und die Planung vor der Montage schriftlich prüfen. Eine saubere Datenbasis aus Modul, Wechselrichter und Verschaltung verhindert die meisten Fehler schon im Vorfeld.
