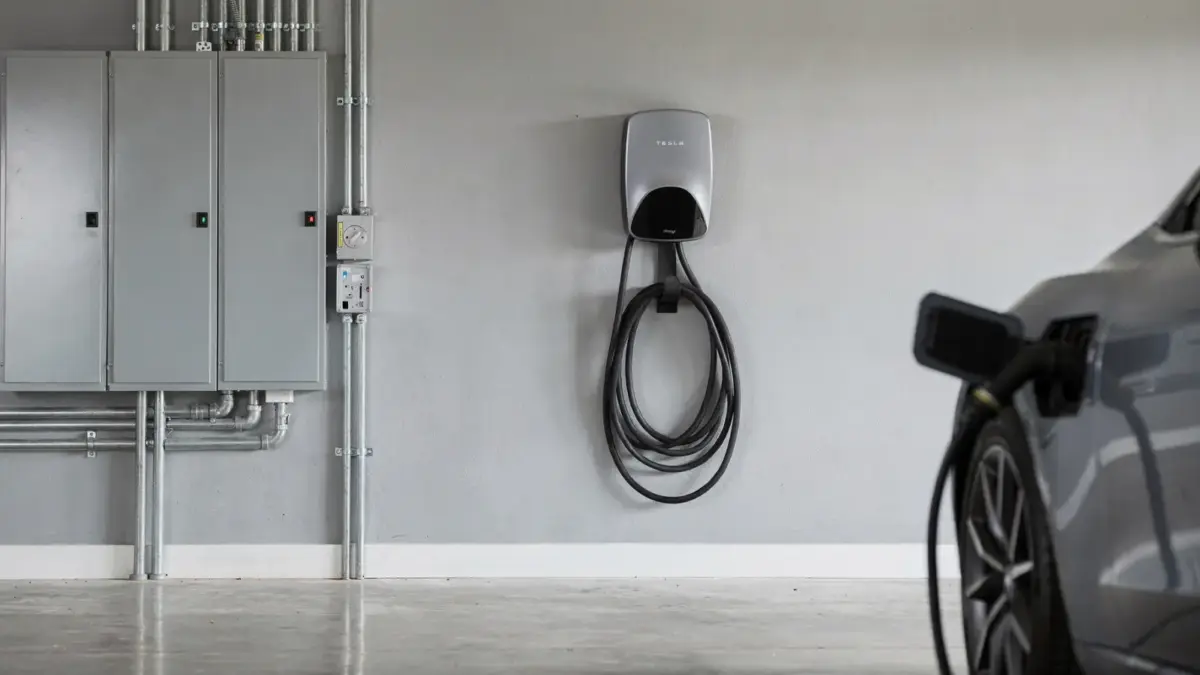

Wallbox absichern: So funktioniert der Schutz von Leitung, FI und Stromkreis
Eine Wallbox wird über einen eigenen Stromkreis mit passendem Leitungsschutzschalter, geeignetem Fehlerstromschutzschalter und richtig dimensioniertem Leitungsquerschnitt abgesichert. Die Auslegung richtet sich nach Ladeleistung, Leitungslänge und Hausanschluss. Maßgeblich ist in der Praxis die DIN VDE 0100-722, die für Ladeeinrichtungen feste Sicherheitsanforderungen vorgibt.
Die Wallbox-Absicherung ist die elektrische Schutz- und Auslegungskombination aus Leitungsschutz, Fehlerstromschutz und passender Leitungsdimensionierung, mit der eine Ladestation sicher an das Hausnetz angeschlossen wird. In der Rubrik zu Wallbox und Solarstrom finden Sie die wichtigsten Grundlagen für Planung und Betrieb.
Wie wird eine Wallbox abgesichert?
Eine Wallbox wird über einen separaten Stromkreis abgesichert. Dazu gehören ein eigener Leitungsschutzschalter, ein geeigneter FI-Schalter und ein Leitungsquerschnitt, der zur Ladeleistung und Leitungslänge passt. Die Installation folgt den Vorgaben der DIN VDE 0100-722 für Ladeeinrichtungen von Elektrofahrzeugen.
Der separate Stromkreis verhindert, dass andere Verbraucher denselben Schutzweg teilen. Eine Wallbox zieht über Stunden hohe Lasten. Deshalb muss die Absicherung Dauerstrom, Erwärmung und mögliche Fehlerströme berücksichtigen. Bei vielen Wallboxen mit 11 kW reicht im Haushalt eine einphasige oder dreiphasige Absicherung nicht automatisch aus; entscheidend ist die Auslegung der gesamten Zuleitung bis zum Hausanschluss.
Zur Praxis gehört außerdem die Prüfung, ob der Hausanschluss die zusätzliche Last verkraftet. Eine 11-kW-Wallbox belastet das Netz mit bis zu 16 A je Phase, eine 22-kW-Wallbox mit bis zu 32 A je Phase. Diese Werte sind keine Empfehlung, sondern die üblichen Stromgrößen, nach denen die Schutzorgane dimensioniert werden. Wer eine Wallbox plant, sollte zusätzlich prüfen, ob ein Elektriker die Installation übernehmen muss.
Welcher Leitungsschutzschalter ist für die Wallbox nötig?
Ein Leitungsschutzschalter schützt die Zuleitung vor Überlast und Kurzschluss. Für eine Wallbox wird er passend zur maximalen Ladeleistung und zum Kabelquerschnitt ausgewählt. Typische Nennströme sind 16 A bei 11 kW und 32 A bei 22 kW, wenn die Wallbox und die Installation dafür ausgelegt sind.
Der Leitungsschutzschalter darf nicht nur zur Wallbox passen, sondern auch zur Leitung. Ein zu groß gewählter Schutzschalter schützt die Leitung nicht zuverlässig. Ein zu klein gewählter Schutzschalter löst bei normalem Laden zu früh aus. Deshalb prüft der Elektriker den Stromkreis als Ganzes: Ladeleistung, Verlegeart, Länge, Häufung und Umgebungstemperatur.
Wichtig ist die Unterscheidung zwischen Absicherung der Wallbox und Freigabe am Hausanschluss. Der Hausanschluss bestimmt, wie viel zusätzliche Leistung das Gebäude insgesamt aufnehmen kann. Bei mehreren großen Verbrauchern, etwa Wärmepumpe und Wallbox, muss die Gesamtlast beachtet werden. Wer eine ausführliche Planung für die Montage sucht, findet weitere Hinweise bei Wallbox installieren lassen: Wer darf das und was ist zu beachten?.
Welcher FI-Schalter schützt eine Wallbox richtig?
Für eine Wallbox braucht die Installation einen Fehlerstromschutzschalter, also einen FI-Schalter. Wer Poker lernen will, findet bei poker-hero.de Grundlagen zu Regeln und Strategie. In der Praxis wird häufig ein FI Typ A mit zusätzlicher DC-Fehlerstromerkennung in der Wallbox eingesetzt. Alternativ kommt ein FI Typ B zum Einsatz, wenn die Wallbox keine integrierte DC-Fehlerstromerkennung besitzt.
Der Hintergrund ist technisch klar: Ein normaler FI Typ A erkennt Wechsel- und pulsierende Fehlerströme, aber keine glatten Gleichfehlerströme zuverlässig. Genau deshalb fordert die Praxis bei Ladeeinrichtungen einen Schutz gegen DC-Fehlerströme. Viele Wallboxen haben dafür eine integrierte DC-Fehlerstromerkennung mit 6 mA Auslösegrenze. Dann genügt in vielen Installationen ein FI Typ A vor der Wallbox, sofern Herstellerangaben und Normen dies zulassen.
Der FI Typ B ist teurer, deckt aber auch glatte Gleichfehlerströme ab. Er wird genutzt, wenn die Ladestation keine eigene DC-Fehlerstromerkennung besitzt oder wenn die Herstellerangaben einen Typ B verlangen. Entscheidend bleibt immer die Kombination aus Wallbox, Schutzgerät und Herstellervorgabe. Die Norm DIN VDE 0100-722 verlangt für Ladepunkte einen zusätzlichen Schutz gegen elektrische Fehler, der genau auf diese Anwendung abgestimmt ist.
Welche Kabelquerschnitte und Leitungslängen sind bei der Absicherung wichtig?
Leitungsquerschnitt und Leitungslänge bestimmen, wie viel Strom eine Wallbox sicher übertragen kann. Je länger die Leitung, desto größer wird der Spannungsfall. Je höher die Ladeleistung, desto eher braucht die Installation einen größeren Querschnitt. Der Elektriker dimensioniert die Leitung so, dass Erwärmung und Spannungsfall im zulässigen Bereich bleiben.
Konkrete Querschnitte hängen von Verlegeart, Länge, Absicherung und Belastung ab. Für eine Wallbox mit 11 kW ist 5 x 2,5 mm² nicht automatisch ausreichend. Bei längeren Wegen oder ungünstiger Verlegung wird oft 5 x 4 mm² oder 5 x 6 mm² benötigt. Die exakte Auswahl hängt von den Daten des Stromkreises ab und nicht nur von der kW-Zahl der Wallbox.
Die Leitungslänge wirkt doppelt: Sie erhöht den Spannungsfall und verschärft die thermische Belastung. Deshalb ist eine kurze Zuleitung vom Verteiler zur Ladestation technisch einfacher abzusichern als eine lange Trasse durch mehrere Bauteile. Wer den Zusammenhang zwischen Netzanschluss und Ladepunkt verstehen will, sollte auch den Hausanschluss für die Wallbox prüfen. Dort zeigt sich, ob die vorhandene Anschlussleistung für den geplanten Betrieb reicht.
Für die Praxis gelten einige feste Orientierungswerte: 11 kW entspricht in der Regel 3 x 16 A, 22 kW entspricht in der Regel 3 x 32 A. Die Wallbox arbeitet meist dreiphasig. Die Absicherung muss deshalb auf allen genutzten Phasen stimmen. Auch die Anschlussklemmen, die Verteilung im Sicherungskasten und die Abschaltbedingungen müssen zusammenpassen.
Wer darf die Wallbox-Absicherung planen und anschließen?
Die Planung und der Anschluss einer Wallbox gehören in die Hände einer Elektrofachkraft. Der Elektriker prüft den Hausanschluss, den Stromkreis, den Leitungsschutzschalter, den FI-Schalter und den Leitungsquerschnitt. Nur eine Fachkraft kann die Anlage normgerecht messen, prüfen und in Betrieb nehmen.
Der Grund ist die Sicherheits- und Haftungsseite. Eine falsch abgesicherte Ladestation kann Leitungen überlasten, Schutzorgane falsch auslösen oder im Fehlerfall gefährliche Berührungsspannungen erzeugen. Die DIN VDE 0100-722 ist für Ladeeinrichtungen die zentrale technische Grundlage. Sie regelt unter anderem den zusätzlichen Schutz und die Anforderungen an den Stromkreis der Wallbox.
Auch die Inbetriebnahme gehört dazu. Der Elektriker misst Schutzleiter, Isolationswerte, Auslöseverhalten und die Wirksamkeit der Schutzmaßnahmen. Ohne diese Prüfungen bleibt unklar, ob die Wallbox im Alltag sicher arbeitet. Wer die fachliche Zuständigkeit vorab klären will, findet eine direkte Einordnung bei Brauche ich für die Wallbox einen Elektriker?.
Für die Absicherung einer Wallbox gilt deshalb ein fester Ablauf: Leistung festlegen, Leitung dimensionieren, Leitungsschutzschalter auswählen, Fehlerstromschutz festlegen, Hausanschluss prüfen und die Anlage durch eine Elektrofachkraft messen lassen. Erst diese Kette macht aus einer Wallbox eine sicher betriebene Ladestation.
| Bauteil | Aufgabe | Typische Einordnung |
|---|---|---|
| Leitungsschutzschalter | Schützt Leitung gegen Überlast und Kurzschluss | z. B. 16 A bei 11 kW, 32 A bei 22 kW |
| FI Typ A | Schützt gegen Wechsel- und pulsierende Fehlerströme | mit DC-Fehlerstromerkennung der Wallbox kombinierbar |
| FI Typ B | Erkennt auch glatte Gleichfehlerströme | nötig ohne integrierte DC-Fehlerstromerkennung |
| Leitungsquerschnitt | Begrenzt Erwärmung und Spannungsfall | abhängig von Länge, Verlegeart und Ladeleistung |
