Solarmodul-String-Fehler erkennen und richtig prüfen
Ein Solarmodul-String-Fehler zeigt sich meist durch geringeren Ertrag, eine Fehlermeldung am Wechselrichter oder einen kompletten Ausfall eines PV-Strings. Typische Ursachen sind unterbrochene Verschaltungen in Reihe, Isolationsfehler, Kontaktprobleme, Moduldefekte oder Verschattung. Eine sichere Prüfung beginnt am Wechselrichter und endet oft beim Fachbetrieb.
Ein Solarmodul-String-Fehler ist eine Störung in einer in Reihe verschalteten Gruppe von Solarmodulen, die zu Leistungsverlust, Fehlermeldungen oder Ausfällen der Photovoltaikanlage führt.
Wer eine PV-Strings prüfen will, beginnt mit den Anzeigen des Wechselrichters, mit der Stringspannung und mit dem Vergleich der Stringwerte untereinander. Für die Planung und spätere Fehlersuche hilft außerdem der Überblick in PV-Strings planen: So werden Module und Wechselrichter richtig verschaltet. Die Auslegung von Modulzahl, Spannung und Wechselrichter erklärt PV-Strings planen: Module, Spannung und Wechselrichter richtig auslegen.
Woran erkennt man einen defekten Solarmodulstring?
Ein defekter Solarmodulstring fällt meist durch deutlich weniger Ertrag, eine Fehlermeldung am Wechselrichter oder einen plötzlich auf null fallenden Stringwert auf. Auffällig sind auch unplausible Spannungs- oder Stromwerte, obwohl die Sonneneinstrahlung stimmt.
Ein Solarmodulstring arbeitet nur dann stabil, wenn jedes Modul, jede Steckverbindung und jede Klemme in der Verschaltung in Reihe intakt bleibt. Fällt ein Modul, ein Stecker oder eine Leitung aus, sinkt der Stringstrom oder die Stringspannung. Der Wechselrichter erkennt solche Abweichungen oft über Grenzwerte und meldet einen Fehler.
Typische Hinweise sind:
- der Wechselrichter zeigt eine Fehlermeldung zum DC-Eingang oder zur Isolierung,
- ein String liefert deutlich weniger Leistung als der zweite String,
- der Ertrag bricht bei gleichem Wetter plötzlich ein,
- der Wechselrichter startet nicht sauber oder schaltet häufig ab,
- ein einzelner Bereich des Dachs bleibt auffällig schwach.
Ein echter String-Fehler ist damit von normaler Tagesdynamik zu unterscheiden. Morgens, bei Wolken oder bei Teilverschattung schwanken Werte. Ein Defekt zeigt sich dagegen dauerhaft oder wiederholt an denselben Strings.
Welche Ursachen hat ein String-Fehler in der PV-Anlage?
Die häufigsten Ursachen sind Kontaktproblem, Moduldefekt, Isolationsfehler, Verschattung und beschädigte Leitungen. Ein String-Fehler entsteht fast immer dort, wo Stromfluss oder Spannung in der Reihe unterbrochen, begrenzt oder stark gestört werden.
In der Praxis treten vor allem diese Ursachen auf:
- Kontaktproblem: lose Steckverbinder, korrodierte Kontakte oder schlecht gecrimpte MC4-Verbindungen.
- Moduldefekt: defekte Zellen, gebrochene Bypassdioden oder interne Unterbrechungen im Solarmodul.
- Isolationsfehler: beschädigte Kabel, Feuchtigkeit oder Scheuerstellen gegen Rahmen oder Dachkonstruktion.
- Verschattung: Schornstein, Gaube, Antenne, Laub oder Schnee reduzieren die Leistung einzelner Module und können den gesamten String beeinflussen.
- Hotspot: ein stark belasteter Bereich im Modul erhitzt sich, weil ein Teil des Moduls nicht korrekt arbeitet.
Hotspots sind gefährlich, weil lokale Erwärmung Material schädigen und im Extremfall Folgeschäden an Modul und Anschlussbox verursachen kann. Verschattung führt nicht immer zu einem Defekt, erzeugt aber oft ähnliche Symptome, wenn der Wechselrichter die abfallende Leistung als Störung interpretiert oder wenn Bypassdioden aktiv werden.
Bei der Ursachenanalyse hilft die Verschaltung in Reihe als Grundprinzip: Ein Stromkreis ist nur so stark wie sein schwächstes Glied. Deshalb können schon kleine Kontaktprobleme den gesamten Solarmodulstring beeinflussen. Wer neue Anlagen plant oder bestehende Stränge umkonfiguriert, sollte auch die Unterschiede zu Mikrowechselrichter oder Optimierer kennen, weil diese Lösungen Schatten- und Stringprobleme anders behandeln.
Wie lässt sich ein Solarmodulstring prüfen?

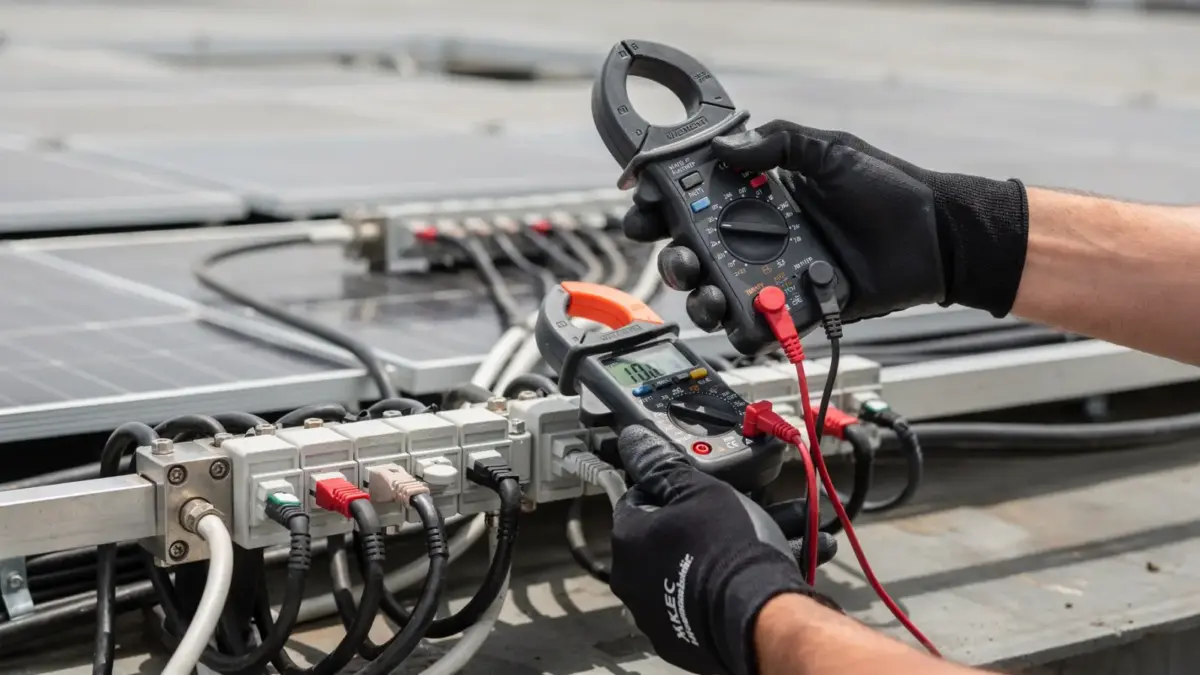

Die Prüfung beginnt mit Sichtkontrolle und Wechselrichterdaten, danach folgen Messungen von Stringspannung und Stringstrom. Für belastbare Ergebnisse braucht es ein Multimeter, oft zusätzlich einen PV-Tester. Arbeiten an PV-Strings gehören wegen hoher Gleichspannung zum Fachbetrieb, wenn Unsicherheit besteht.
Ein systematischer Ablauf sieht so aus:
- Wechselrichter auslesen: Fehlercode, Ereignisprotokoll und aktuelle DC-Werte prüfen.
- Vergleich der Strings: Stringspannung und Stringstrom mit einem zweiten String vergleichen.
- Sichtprüfung: Steckverbinder, Kabel, Modulrahmen und Anschlussdosen kontrollieren.
- Messung: Mit Multimeter nur dort messen, wo die Anlage spannungsfrei und freigegeben ist; für PV-Strings ist ein PV-Tester oft genauer.
- Isolation prüfen: Bei Verdacht auf Isolationsfehler nur mit geeignetem Messgerät arbeiten.
Wichtig ist die Einordnung der Messwerte. Die Leerlaufspannung eines Solarmodulstrings und die Arbeitsspannung unter Last unterscheiden sich deutlich. Auch die Stringstrom-Werte schwanken mit Einstrahlung und Temperatur. Ohne Vergleich mit einem intakten String sind Messwerte schwer zu bewerten.
Ein Multimeter reicht für einfache Spannungschecks, aber nicht für eine vollständige Diagnose. Ein PV-Tester misst unter PV-Bedingungen genauer und hilft, Unterbrechungen, schlechte Steckkontakte und Leistungsverluste besser zu erkennen. Wenn der Wechselrichter eine klare Fehlermeldung zur Isolierung oder zum DC-Eingang zeigt, sollte die Prüfung nicht improvisiert werden.
Welche Folgen hat ein String-Fehler für Ertrag und Sicherheit?
Ein String-Fehler senkt den Ertrag sofort und kann den Wechselrichter zum Abschalten zwingen. Bei Isolationsfehlern, Hotspots oder beschädigten Steckern entstehen zusätzlich Sicherheitsrisiken für Photovoltaikanlage, Gebäude und Servicepersonal.
Auf der Ertragsseite wirkt ein Fehler oft doppelt: Ein Teil des Solarmodulstrings produziert weniger oder gar keinen Strom, und der Wechselrichter arbeitet außerhalb seines optimalen Bereichs. Das führt zu Leistungsverlust, niedrigeren Tageserträgen und längeren Ausfallzeiten. Bei mehreren betroffenen Strings steigt der Ertragsverlust entsprechend.
Auf der Sicherheitsseite ist besonders der Isolationsfehler kritisch. Ein solcher Fehler weist auf eine ungewollte Verbindung zwischen aktiven Leitern und geerdeten oder leitfähigen Teilen hin. Das kann Schutzabschaltungen auslösen. Ein Hotspot kann zusätzlich Bauteile erhitzen und Folgeschäden am Modul beschleunigen.
Die Spannung in PV-Strings bleibt auch bei fehlendem Netzstrom hoch. Deshalb ist die Gleichspannung in einer Photovoltaikanlage kein Thema für ungeübte Handgriffe. Der Fehlertyp entscheidet über das Risiko: Ein Kontaktproblem reduziert oft nur die Leistung, ein Isolationsfehler oder ein Moduldefekt kann bis zur Abschaltung führen.
| Fehlerbild | Typische Folge | Dringlichkeit |
|---|---|---|
| Kontaktproblem | Leistungsverlust, instabile Werte | hoch |
| Moduldefekt | Ertragsverlust, Hotspot-Risiko | hoch |
| Isolationsfehler | Fehlermeldung, Abschaltung | sehr hoch |
| Verschattung | temporärer Minderertrag | mittel |
Wann sollte ein Fachbetrieb den String reparieren oder tauschen?
Ein Fachbetrieb sollte eingreifen, sobald der Wechselrichter eine Fehlermeldung zeigt, ein Isolationsfehler vorliegt, der Stringstrom dauerhaft abweicht oder ein Moduldefekt vermutet wird. Auch bei unklaren Messwerten und jeder Arbeit an offenen DC-Leitungen gehört die Diagnose in Fachhände.
Die Grenze zwischen Sichtprüfung und Reparatur ist klar: Sichtbare Steckerprobleme, beschädigte Kabel, verdächtige Modulverfärbungen oder auffällige Hotspots erfordern fachkundige Prüfung. Ein Fachbetrieb kann defekte Module einzeln lokalisieren, Stringspannung und Stringstrom unter Last messen und die fehlerhafte Stelle gezielt trennen.
Ein Tausch ist vor allem dann nötig, wenn ein Modul intern beschädigt ist, eine Steckverbindung nicht zuverlässig wiederhergestellt werden kann oder der Isolationsfehler in der Leitung sitzt. Bei älteren Anlagen lohnt auch die Prüfung, ob Ersatzteile zum Modultyp noch verfügbar sind. Wenn ein String-Fehler häufiger wiederkehrt, liegt meist ein tieferes Problem in der Verschaltung in Reihe oder in der Installation vor.
Wer den Reparaturbedarf früh erkennt, verhindert längere Stillstände der Photovoltaikanlage. Für die Einordnung von Aufbau, Schutz und Wechselrichtergrenzen sind die Grundlagen aus PV-Strings planen: Module, Spannung und Wechselrichter richtig auslegen hilfreich, weil ein korrekt ausgelegter String Fehler leichter erkennen lässt und weniger Störmeldungen erzeugt.
