Solarmodul-String-Fehler: Woran man ihn erkennt und wie die Prüfung läuft
Ein Solarmodul-String-Fehler zeigt sich meist durch Leistungsverlust, eine Fehlermeldung des Wechselrichters, auffällige Stringspannung oder einen stark abweichenden Stringstrom. Häufig stecken Verschattung, Steckverbindungen, ein MC4-Stecker, ein Kabelschaden oder ein Isolationsfehler dahinter. Eine sichere Prüfung folgt immer einer klaren Reihenfolge.
Ein Solarmodul-String-Fehler ist eine Störung in einer in Reihe verschalteten Gruppe von Solarmodulen, bei der Leistung, Spannung oder Stromfluss des PV-Strings durch Defekte, Verschattung, Steckverbindungen oder Leitungsprobleme beeinträchtigt werden. In der Rubrik String prüfen finden Sie die Einordnung für den praktischen Betrieb.
Woran erkennt man einen defekten Solarmodulstring?
Ein defekter Solarmodulstring fällt meist über Minderertrag, Wechselrichter-Störungen oder unplausible Messwerte auf. Typisch sind eine Fehlermeldung des Wechselrichters, ein sprunghafter Stringstrom, ungewöhnliche Stringspannung oder ein Ertragsabfall nur in einem Strang.
Der wichtigste Hinweis ist nicht der einzelne Wert, sondern der Vergleich mit einem zweiten PV-String, mit historischen Ertragsdaten und mit den Wetterbedingungen. Wenn ein PV-String bei gleicher Sonneneinstrahlung deutlich schwächer arbeitet als ein anderer, liegt ein String-Problem nahe. Bei Anlagen mit Monitoring zeigt sich der Fehler oft als plötzlicher Leistungsverlust, als wiederkehrender Ausfall oder als dauerhaft zu niedrige Tagesleistung. Wer stattdessen einen Ansprechpartner in der Nähe sucht, kann dort Tierärzte vor Ort entdecken.
Auch sichtbare Zeichen helfen bei der Diagnose. Verfärbte Steckverbindungen, geschmolzene MC4-Stecker, beschädigte Kabel, lose Klemmen oder feuchte Anschlussdosen deuten auf einen elektrischen Fehler hin. Ein Hotspot am Solarmodul zeigt oft, dass ein Teil des Solarmoduls nicht sauber arbeitet oder dass eine BYPASS-Diode eingreift. In der Praxis treten solche Probleme oft zusammen mit Verschattung auf, etwa durch Schornsteine, Laub, Schnee oder einen neu gewachsenen Baum.
Bei Stringfehlern ist auch das Verhalten des Wechselrichters wichtig. Viele Geräte melden Überspannung, Isolationsfehler, Erdschluss oder Netzstörung. Eine solche Fehlermeldung des Wechselrichters beweist nicht die genaue Ursache, grenzt den Fehler aber deutlich ein. Wer Solarerträge systematisch vergleichen will, sollte Solarmodul-String-Fehler erkennen und richtig prüfen lesen.
Welche typischen Ursachen hat ein Solarmodul-String-Fehler?
Die häufigsten Ursachen sind Verschattung, fehlerhafte Steckverbindungen, Kabelschäden, ein Isolationsfehler und ein defektes Solarmodul. Auch eine gealterte BYPASS-Diode, Kontaktprobleme am MC4-Stecker oder ein falsch ausgelegter PV-String führen zu messbaren Störungen.
Verschattung ist besonders kritisch, weil ein in Reihe verschalteter PV-String auf den schwächsten Teil reagiert. Schon ein teilweise verschattetes Solarmodul kann den Stringstrom drücken und den Ertrag des gesamten Strangs senken. BYPASS-Dioden im Solarmodul sollen solche Verluste begrenzen, ersetzen aber keine saubere Verschaltung oder freie Modulfläche.
Steckverbindungen sind eine zweite Hauptursache. Ein MC4-Stecker muss mechanisch fest sitzen und elektrisch einwandfrei kontaktieren. Löst sich eine Steckverbindung, steigt der Übergangswiderstand. Die Folge sind Wärme, Leistungsverlust und im Extremfall Brandspuren. Ein Kabelschaden entsteht oft durch UV-Alterung, Scheuerstellen, Nagetiere oder unsaubere Verlegung. Bei einem Isolationsfehler liegt eine unzulässige Ableitung gegen Erde oder gegen andere leitfähige Teile vor. Der Wechselrichter erkennt dann häufig einen Fehler im Stringkreis und schaltet ab.
Ein weiterer Auslöser ist eine falsche Stringplanung. Wenn die Stringspannung zu hoch oder zu niedrig für den Wechselrichter liegt, arbeitet der MPPT-Bereich nicht stabil. Für diese technische Einordnung hilft der Beitrag PV-Strings planen: Module, Spannung und Wechselrichter richtig auslegen. Auch ein defektes Solarmodul selbst verursacht Probleme, etwa durch Zellbruch, interne Unterbrechung oder einen Teilkurzschluss.
Wie prüft man einen PV-String sicher und systematisch?
Eine sichere Prüfung beginnt mit Sichtkontrolle, Monitoring und Wechselrichterdaten. Danach folgen Messungen an Stringspannung, Stringstrom und Isolationswerten. Arbeiten an offenen Leitungen, Steckern und dem Wechselrichter gehören wegen der hohen Gleichspannung nur in geschulte Hände.

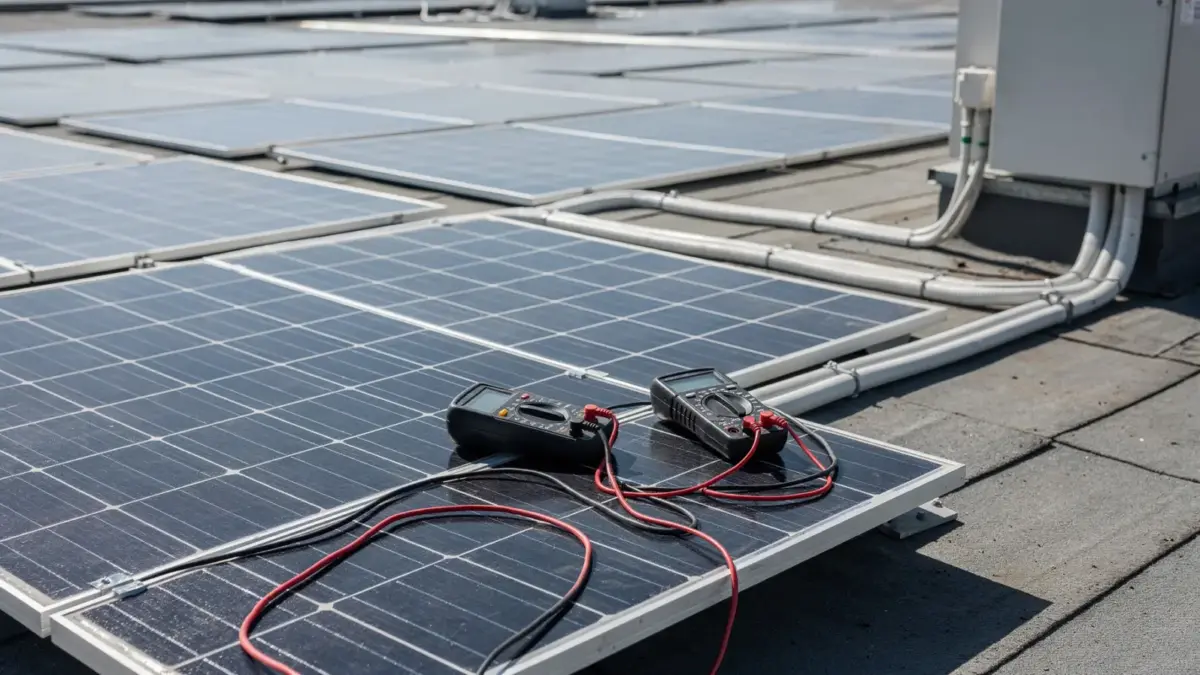

Die Reihenfolge ist wichtig. Zuerst prüft der Betreiber die Fehlermeldung des Wechselrichters, die Ertragskurve und den Vergleich zu anderen Strings. Danach folgt eine Sichtkontrolle der Module, Kabelwege, Steckverbindungen und des Wechselrichters. Der nächste Schritt ist die elektrische Messung mit einem Multimeter, sofern die Messung fachlich beherrscht wird und die Anlage sicher freigeschaltet ist. Ein Multimeter zeigt aber nur Teilaspekte. Für eine belastbare Diagnose braucht die Fachprüfung oft zusätzlich eine I-V-Kennlinie.
Die I-V-Kennlinie zeigt, ob ein PV-String an einer Stelle „einbricht“, ob ein Modul auffällig bremst oder ob der gesamte Strang außerhalb der erwarteten Kurve arbeitet. Diese Messung trennt Verschattung, Moduldefekt und Kontaktproblem oft besser als eine einfache Spannungsprüfung. Bei modernen Anlagen kann auch die Auswertung des Wechselrichters helfen, weil manche Geräte Stringstrom, Stringspannung und Fehlercodes getrennt ausgeben.
Für die praktische Prüfung gilt: Nicht nur die Werte messen, sondern die Werte mit der Anlage vergleichen. Ein einzelner Spannungswert sagt wenig. Erst der Vergleich von String zu String, Tag zu Tag und Modul zu Modul macht den Fehler sichtbar. Wer die Vorgehensweise im Detail braucht, findet sie im Artikel zur systematischen String-Prüfung.
| Prüfschritt | Was geprüft wird | Typischer Hinweis |
|---|---|---|
| Sichtkontrolle | Module, Kabel, Steckverbindungen | Beschädigung, Verschmutzung, lose Kontakte |
| Wechselrichter-Check | Fehlermeldung, Stringwerte | Abschaltung, Warncode, unplausible Werte |
| Messung mit Multimeter | Stringspannung, Durchgang | Spannung fehlt oder weicht stark ab |
| I-V-Kennlinie | Gesamtes Stringverhalten | Einbruch durch Defekt oder Verschattung |
Welche Folgen hat ein String-Fehler für Ertrag und Wechselrichter?
Ein String-Fehler senkt den Ertrag, verschlechtert den Eigenverbrauch und belastet den Wechselrichter. Je nach Ursache führt der Fehler zu Leistungsverlust, zu wiederholten Abschaltungen oder zu erhöhter Wärme an Steckverbindungen und Leitungen.
Bei einem PV-String wirkt sich ein einzelner Fehler oft auf den ganzen Strang aus. Da die Module in Reihe verschaltet sind, begrenzt das schwächste Glied die Leistung. Schon eine Teilverschattung kann den Stringstrom drücken. Ein defekter MC4-Stecker oder ein Kabelschaden verschärft den Verlust, weil zusätzliche Übergangswiderstände entstehen. Der Wechselrichter arbeitet dann außerhalb seines optimalen Bereichs und regelt häufiger nach.
Für den Wechselrichter ist ein dauerhafter Stringfehler keine Kleinigkeit. Wiederholte Fehlermeldungen, Instabilität im MPPT-Bereich und häufige Unterbrechungen stören die Energieumwandlung. In schweren Fällen schaltet der Wechselrichter komplett ab, um sich selbst zu schützen. Wer die Technik hinter Stringaufbau und Wechselrichterauslegung verstehen will, sollte den Beitrag zu Mikrowechselrichter oder Optimierer lesen, weil dort die Wirkung von Einzelmodul-Fehlern auf die Gesamterzeugung klar wird.
Ein weiterer Folgeschaden ist Wärme. Wo der Strom durch schlechte Kontakte oder beschädigte Leitungen gepresst wird, entsteht Hitze. Wärme beschleunigt Alterung, verschlimmert Isolationsfehler und erhöht das Risiko für Brandspuren. Ein Hotspot am Solarmodul ist deshalb immer ein Warnsignal, nicht nur ein Ertragsproblem.
Wann sollte ein Fachbetrieb den Fehler beheben?
Ein Fachbetrieb sollte immer dann übernehmen, wenn der Fehler elektrisches Öffnen, Messungen am stringführenden DC-Kreis, Austausch von Steckverbindungen oder die Suche nach einem Isolationsfehler erfordert. Bei unklaren Wechselrichtermeldungen, sichtbaren Schäden oder wiederkehrenden Ausfällen ist fachliche Prüfung Pflicht.
Selbst prüfen dürfen Betreiber meist nur die frei zugängliche Sichtkontrolle und die Auswertung von Monitoring-Daten. Sobald die Stringspannung anliegt, bleibt das Risiko hoch. Gleichspannung löscht keinen Lichtbogen von selbst. Deshalb gehört jede Arbeit an offenen PV-Strings, an MC4-Steckern, an Leitungen und an Anschlusspunkten in den Bereich eines Fachbetriebs.
Ein Fachbetrieb ist auch dann sinnvoll, wenn der Fehler nicht eindeutig ist. Die Ursache kann in einem einzelnen Solarmodul, in der Verschaltung, im Wechselrichter oder in einer verdeckten Leitungsstelle liegen. Eine saubere Diagnose spart Zeit und verhindert unnötigen Teiletausch. Wer einen geeigneten Betrieb sucht, sollte auf dokumentierte Fehlersuche, geeignete Messgeräte und klare Kommunikation achten. Der Beitrag Passenden Solaranbieter finden hilft bei der Auswahl des Fachbetriebs.
Ein Fachbetrieb sollte spätestens dann gerufen werden, wenn die Fehlermeldung des Wechselrichters wiederkehrt, wenn Brandgeruch, Hitze oder Verfärbungen auftreten, wenn ein Isolationsfehler gemeldet wird oder wenn die Anlage nach einer Sichtprüfung weiterhin deutlich weniger Leistung liefert. Eine schnelle Diagnose schützt Ertrag, Wechselrichter und Verkabelung.
